1. 问题现象描述

客户在使用某些数据线时遇到严重的信号干扰问题，表现为图像质量下降、音频失真或数据传输速率不稳定。特别是在有多个电子设备同时工作的环境中，这种现象更加明显。此外，在特定情况下，不同数据线之间还存在串扰现象，导致信号混淆。

2. 可能原因拆解

主因：数据线内部屏蔽措施不足，导致外部电磁场容易影响到内部信号线路。
次因1：数据线的材质选择不当，如导体材料纯度不够高，增加了信号衰减。
次因2：设计不合理，包括但不限于线缆直径过小不足以提供足够的隔离效果，或是接口处缺乏有效的接地设计来减少干扰。

次因3：周围环境因素，比如强磁场源的存在加剧了对数据线的影响。

3. 技术原理说明

信号层面：高质量的数据线采用多层屏蔽技术（例如铝箔+编织网）来抵御外界电磁波干扰；同时，通过优化线序排列和使用高性能绝缘材料减少内部信号间的相互干扰。
带宽/协议层面：确保所选数据线支持所需的最大带宽，并符合相关协议标准（如HDMI 2.0/2.1），以保证即使是在高分辨率下也能稳定传输。
接口层面：选用金属外壳的接口可以提供更好的屏蔽性能，减少接口处引入的额外噪声。

4. 工程解决方案

增强屏蔽：采用双层或多层屏蔽结构，外加高强度绝缘护套保护，提高抗干扰能力。
优化材料：使用纯铜作为导体材料，并且根据实际需求定制合适的线径大小，以达到最佳的电气性能。
合理布线：规划合理的布线路径，远离大功率电器或其他潜在干扰源；必要时可考虑使用专门的线缆管理工具固定位置。
端口处理：确保所有连接点都进行了良好的接地处理，特别是对于长距离传输应用，可能需要加入信号放大器或中继器来维持信号强度。

5. 选型与使用建议

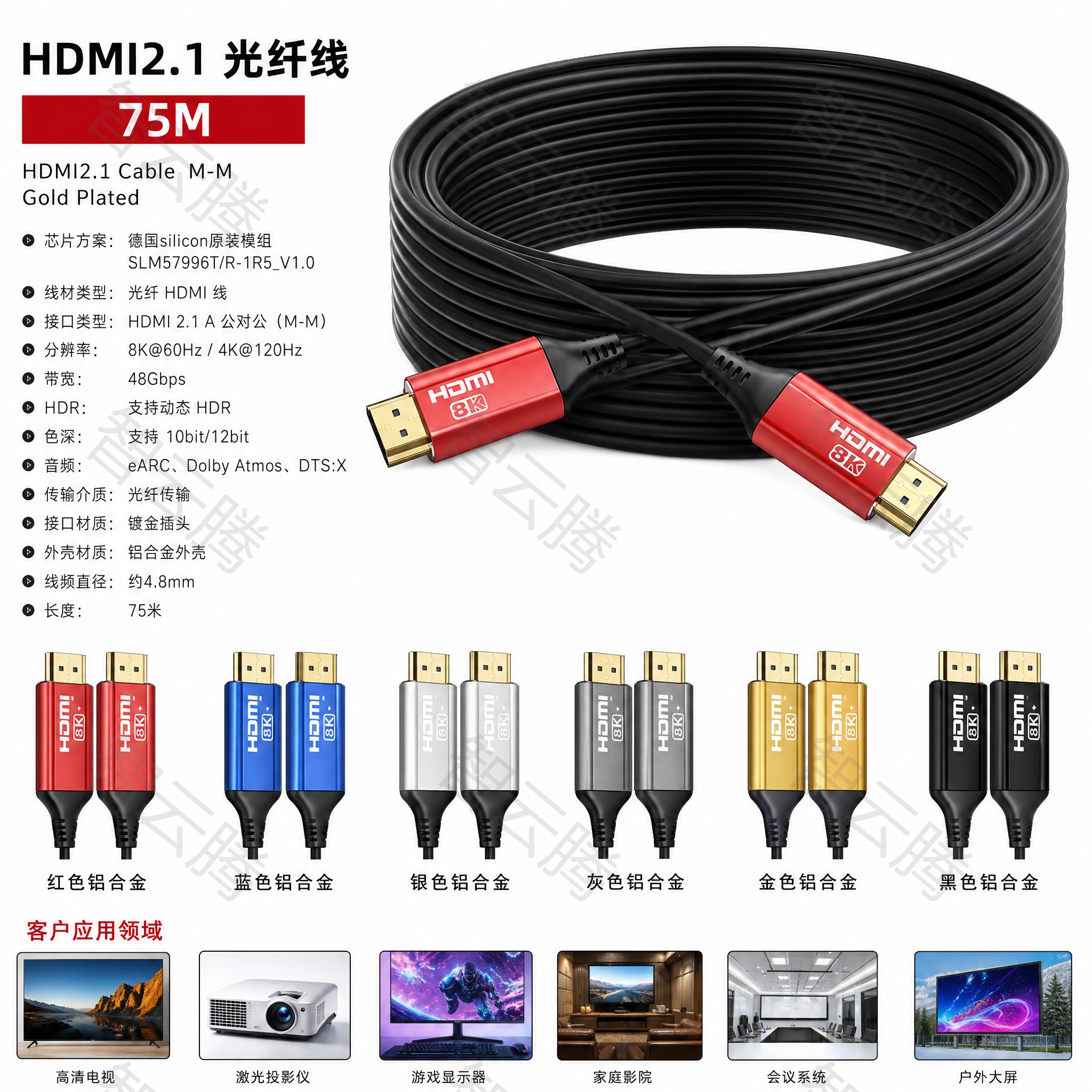

品牌推荐：智云腾科技提供了多种具备极低EMI特性的数据线选项，包括USB3.0、HDMI 2.0/2.1等类型，它们均采用了先进的屏蔽技术和高质量材料制造而成。
参数确认：订购前需明确具体应用场景下的长度、线径以及接口类型要求，以便获得最匹配的产品。
安装注意：遵循制造商提供的最小弯曲半径指导原则，避免过度弯折损坏内部结构；同时定期检查线缆状态，及时更换老化或受损部件。

通过上述分析及建议，可以帮助用户更好地理解和选择适合自身需求的极低EMI电磁干扰与无串扰机构的数据线，从而提升整体系统的可靠性和稳定性。
