高速信号串扰的本质

串扰指一个信号（干扰源）通过电场（互容）和磁场（互感）耦合到相邻信号（受害线）上，形成噪声。在高速场景下，信号边沿陡峭（ps级），谐波丰富，串扰问题尤为突出，可能导致数据错误、系统崩溃。

主要影响因素：

频率/边沿速率：频率越高，串扰越强。
线间距：间距越小，串扰越大。
并行长度：并行长度越长，串扰累积越多。
参考平面：参考平面不连续会增大串扰和辐射。
屏蔽与差分：屏蔽措施和差分传输能有效抑制串扰。

????️ 企业级高速信号串扰解决方案

1. PCB 设计阶段

阻抗控制与端接：确保单端50Ω、差分100Ω等特征阻抗的一致性，减少反射。在源端或终端进行串联/并联端接，抑制反射和振铃。
层叠与参考平面：采用“信号-地-电源-信号”等对称叠层，为高速信号提供完整、低阻抗的回流路径。关键信号优先布在内层带状线结构，并避免跨平面分割。
布线拓扑与间距：高速信号采用点对点拓扑，减少分支。遵循 3W原则（线中心距≥3倍线宽），敏感信号可增至5W或10W。严格控制差分对的长度、间距和平行长度。
屏蔽与防护：在关键信号（如时钟）两侧铺设接地铜皮（Guard Trace）并密集打地过孔，形成屏蔽。不同功能信号分区布线，保持间距。
降低边沿速率：在满足时序前提下，选用边沿较缓的器件，或对信号进行适当滤波，从源头减小串扰能量。

2. 线缆与连接器

优选双绞线：使用双绞线（如Cat6A、HDMI线对）使耦合的电磁场相互抵消，大幅降低串扰。
采用屏蔽线缆：在强干扰环境（如靠近电源线）使用屏蔽电缆（STP），并确保屏蔽层单端或双端可靠接地。
增大线缆间距：电缆平行敷设时，增大间距可显著降低串扰。动力电缆与信号电缆应分层或分槽布线。
减少过孔与连接：在PCB和连接器处减少不必要的过孔，优化过孔设计，以降低阻抗突变和串扰。

3. 系统级与测试验证

仿真分析：布线前使用HyperLynx、ADS等工具进行SI/PI仿真，预判并优化串扰、反射等问题。
测试验证：使用示波器、TDR、网络分析仪等设备，通过眼图、S参数等指标验证设计，并定位问题。

???? 高清数据线应用方案

1. 常见接口与标准

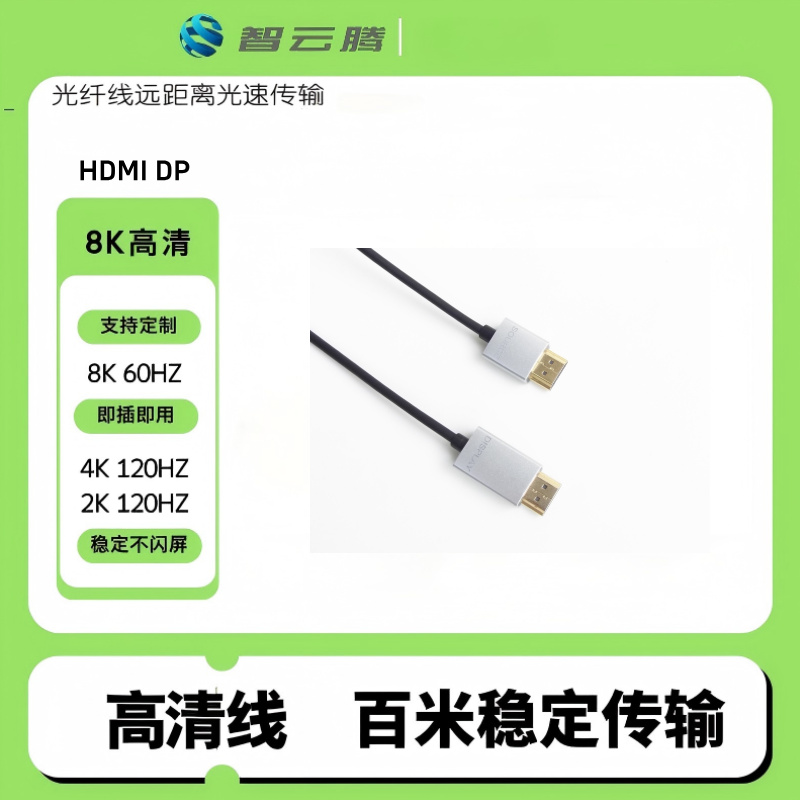

HDMI：主流音视频接口，HDMI 2.1支持高达48Gbps带宽，满足8K@60Hz、4K@120Hz需求。

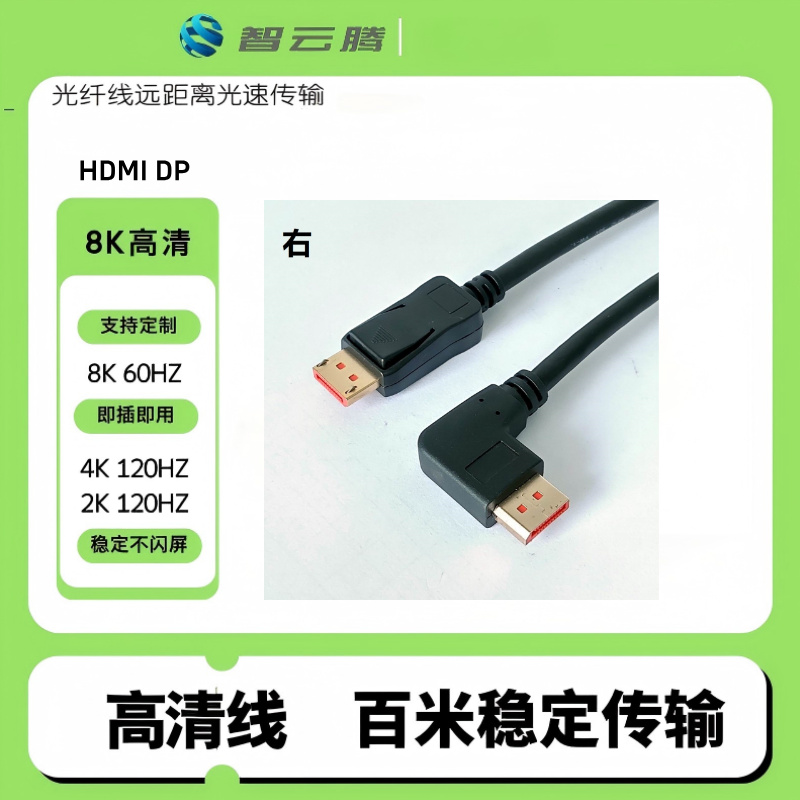

DisplayPort (DP)：PC及专业显示领域优势明显，DP 2.0带宽高达80Gbps，适合高刷新率、多屏拼接场景。
USB-C：多功能接口，可通过DP Alt模式或雷电协议输出视频，支持4K/8K显示和PD充电。

2. 企业应用选型指南

会议室/教育/培训：场景：连接电脑、会议终端与大屏，需支持4K/8K、HDR及稳定长距离传输。
方案：选用 HDMI 2.1 或 DP 1.4/2.0 线缆。超过15米建议用主动式光纤线，最长可达100米。

安防监控/工业显示：场景：多路摄像头画面长距离汇聚到监控墙，环境电磁干扰强。
方案：选用 屏蔽性好的HDMI/DP线 或工业级光纤线，并采用独立线槽，远离强电。

医疗影像/专业设计：场景：对分辨率、色彩、延迟要求极高，如内窥镜、CT影像显示。
方案：选用 高质量DP或HDMI线，确保带宽和信号完整性，并采用固定布线，避免插拔。

家庭影院/高端娱乐：场景：连接播放器、游戏机与电视/投影仪，追求极致影音体验。
方案：选用 HDMI 2.1光纤线，支持8K、动态HDR、eARC等高级特性，接口镀金，线身耐用。

3. 关键参数与选型要点

带宽与分辨率：根据设备最高规格选择，预留升级空间。例如，4K@60Hz需约18Gbps，8K@60Hz则需48Gbps以上。
线缆长度：≤5米：普通高速铜缆通常可满足需求。
5-15米：建议选用高品质屏蔽铜缆或主动式线缆。
＞15米：长距离传输优先考虑光纤线，可支持几十甚至上百米。

屏蔽与结构：工程布线优先选择带多层屏蔽（铝箔+编织网）的线缆。注意HDMI版本与设备兼容性，避免购买“工程版”等非标线材。
可靠性与环境适应性：工业、医疗等场景应选择耐弯折、耐油污、具备阻燃等特性的工业级线缆。
