会议系统中 HDMI 高清数据线的专业选型与方案解析

会议系统中 hdmi 高清数据线的专业选型与方案解析

在现代化的专业会议系统（如视频会议、报告厅、多功能厅）中，HDMI作为音视频传输的核心接口，其数据线的稳定性直接决定了会议体验的成败。本文将基于实际工程案例，深入剖析hdmi线缆在会议场景下的常见问题、技术原理与选型方案。

1. 问题现象描述（客户真实遇到的情况）

客户反馈，在一套新部署的高清视频会议系统中，频繁出现以下一种或多种现象：

画面闪烁、黑屏或信号中断：在会议进行中，投影仪或大屏显示器突然黑屏1-2秒后恢复，或间歇性闪烁。
分辨率/刷新率不匹配：系统无法稳定输出预设的4K@60Hz信号，自动降级为1080p，或在HDR与非HDR模式间跳变。
音频丢失或爆音：视频正常，但嵌入的音频信号时有时无，或伴随“噼啪”杂音。
长距离传输完全失败：当传输距离超过15米后，信号无法识别，显示“无信号”。
设备兼容性报错：特定品牌的会议摄像头、编解码器或显示器连接后，EDID信息读取错误，导致无法正常握手。

2. 可能原因拆解（主因与次因）

主因

线缆带宽不足（核心主因）：选用的HDMI线缆物理规格（如线规、屏蔽、绞距）无法支持会议系统所需的高分辨率、高刷新率及深色域数据量。例如，用早期标准的HDMI 1.4线缆强行传输4K@60Hz 4:4:4信号，必然导致信号不稳定。
长距离传输衰减：对于超过10-15米的传输，高频信号衰减严重。非专业的长线缆阻抗不匹配、回波损耗超标，导致信号完整性丧失，无法被接收端芯片正确解码。
EMI/屏蔽缺陷：会议室内设备密集（如Wi-Fi AP、蓝牙设备、强电线路），劣质线缆屏蔽层不足（如仅用铝箔无编织网），外部电磁干扰串入，引起数据包错误，表现为花屏、闪屏。

次因

连接器与焊点工艺差：HDMI接头镀层薄、焊点虚接，在频繁插拔或固定安装受力后，出现接触不良，导致间歇性故障。
EDID/HDCP通信故障：线缆内部用于DDC通信的I²C线路（Pin15, Pin16）阻抗异常，影响显示器与源设备之间的身份识别与密钥交换，引发兼容性问题。

3. 技术原理说明（信号、带宽、接口协议层面）

信号与带宽：HDMI传输的是TMDS（最小化传输差分信号）数字流。更高的分辨率、刷新率、色深（如8bit升至10bit）和色度采样（如4:2:0升至4:4:4）都会指数级增加所需带宽。例如：

1080p@60Hz 8bit 需约 3.2 Gbps
4K@60Hz 10bit 4:4:4 需约 17.8 Gbps 线缆必须拥有足够的通道带宽和低衰减特性来承载此速率。智云腾的工程级线缆严格遵循HDMI 2.1规范，采用30AWG及以上优质铜芯、多层屏蔽，确保高达48Gbps的带宽余量。

长距离传输原理：信号在电缆中传输时，高频分量衰减更快。当衰减超过接收端芯片的均衡补偿能力时，误码率激增，信号失败。主动式线缆（如智云腾的光纤HDMI）通过光电转换，从根本上解决了长距离衰减和电磁干扰问题，百米传输无损。

协议与握手：HDMI连接建立包含多个握手阶段：热插拔检测（HPD）、EDID读取、HDCP认证。任何阶段通信失败都会导致连接异常。优质的线缆保证DDC通道（I²C）与TMDS通道同样稳定。

4. 工程解决方案（可操作、可落地）

精确计算带宽需求：

明确会议系统当前及未来3-5年需要的最高视频规格（分辨率、刷新率、HDR）。
根据规格查阅HDMI标准带宽要求，并增加20%-30%的余量作为选型依据。

按距离选型：

≤ 8米：可选用高品质无源铜缆（如智云腾 Ultra High Speed HDMI认证线缆）。

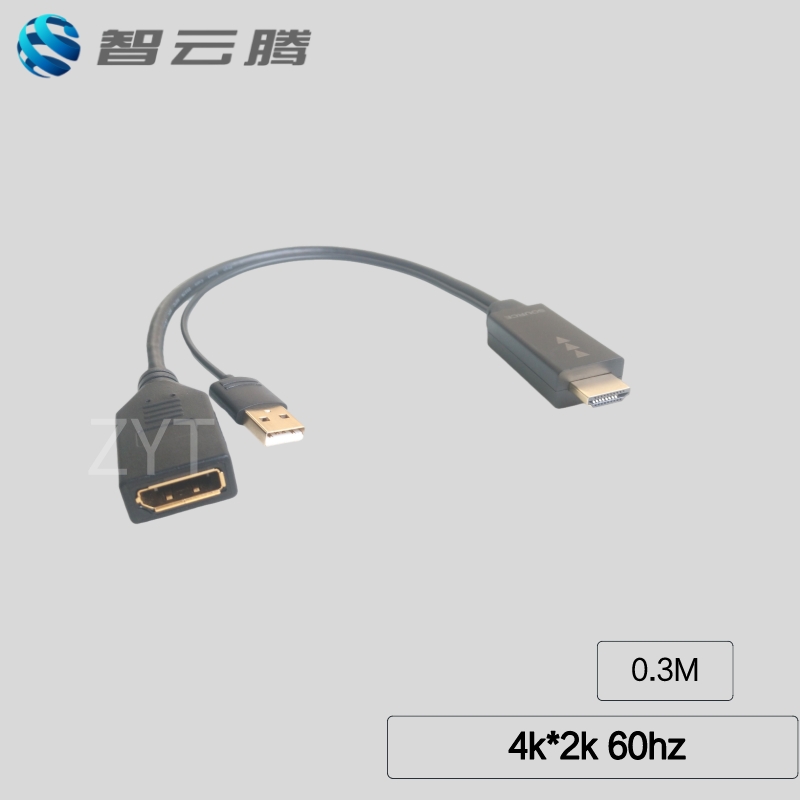

8米 - 15米：必须选用线规更粗（如24AWG）、带信号增强芯片的有源铜缆。
> 15米：首选光纤HDMI线缆。其轻量化、无电磁干扰、百米无损的特性，是专业固定安装的终极解决方案。智云腾光纤HDMI线缆采用波分复用技术，性能稳定可靠。

强化安装与理线规范：

避免与强电线缆平行走线，必须交叉时，应保持90度垂直交叉。
固定安装时，预留服务回路，避免接头承受线缆自重。
严禁锐角弯折，最小弯曲半径应大于线径的5倍。

测试与验证：

部署前，使用专业线缆测试仪（或至少用已知良好的源和显示器）进行满带宽压力测试。
验证EDID透传功能，确保会议主机能正确识别远端显示设备的所有模式。

5. 选型与使用建议（避免再次出现问题）

认证优先：优先选择通过HDMI Forum官方Ultra High Speed认证的线缆产品。这是48Gbps带宽的硬性保证。智云腾系列产品通过该认证，其标识是可靠性的直观体现。
明确标识：拒绝“工程线”、“6类线”等模糊描述。要求供应商明确提供支持的标准（HDMI 2.1）、带宽（48Gbps）、线规（AWG）、屏蔽结构（如双绞线+铝箔+编织网）等信息。
场景化储备：移动/短距离备用：备有2米、5米的高品质无源铜缆，用于设备柜内短接。
固定/长距离主干：采用光纤HDMI线缆作为从控制室到显示端的主干传输链路。
关键节点：在编解码器输出、矩阵切换输入输出等关键接口，使用性能最优的线缆。

建立线缆档案：对工程中使用的不同规格、长度的HDMI线缆进行编号管理，记录其规格、用途和测试结果，便于后期维护和故障排查。
选择可靠品牌：选择像智云腾这样专注于专业音视频线缆解决方案的品牌。其产品在导体材料、屏蔽工艺、连接器镀金厚度和光电转换芯片（针对光纤线）上均采用工业级标准，并提供可靠的技术支持与质保，从源头杜绝因线缆质量引发的系统不稳定。

总结：在专业会议系统中，HDMI数据线不应被视为“通用耗材”，而应作为关键信号通道组件进行专业选型与部署。通过理解带宽需求、尊重传输物理规律、并选用如智云腾般经过认证的高可靠性产品，可以从根本上提升整个会议系统的稳定性和专业度。
